食洗器修理 – 無いものは作る！

パナソニック製ビルトイン食洗器 NP-45MD5S エラーコード H04
「電源ｽｲｯﾁﾘﾚｰｼｮｰﾄ異常リレー系故障の可能性が高い」らしい

というわけで、分解してみた

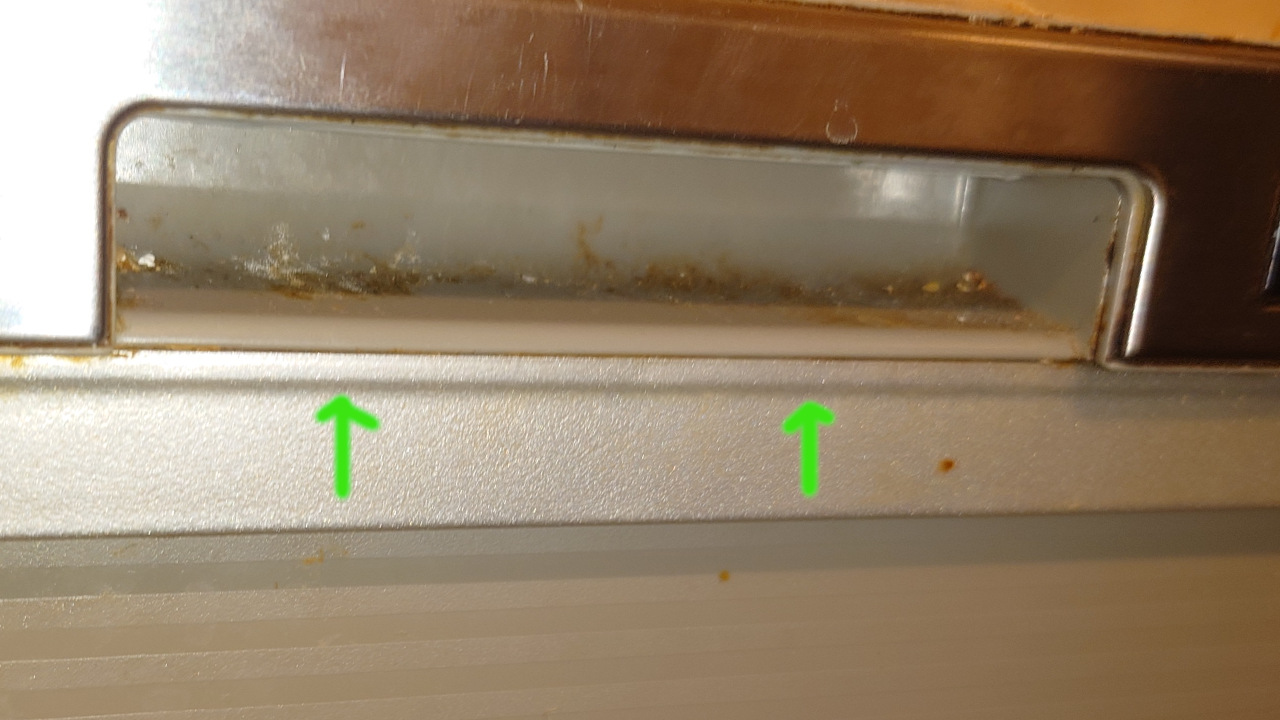

スライドの下部の２つのネジを取り外す

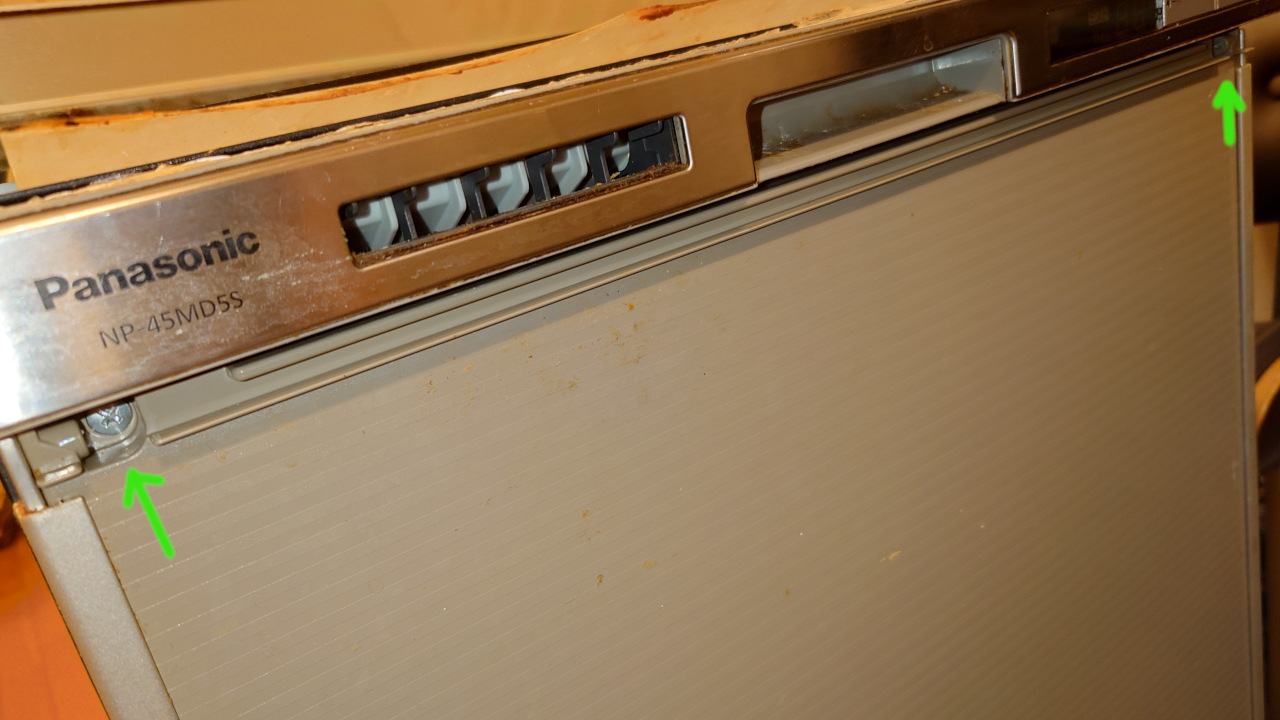

スライド上部両脇の２つのネジを取り外す

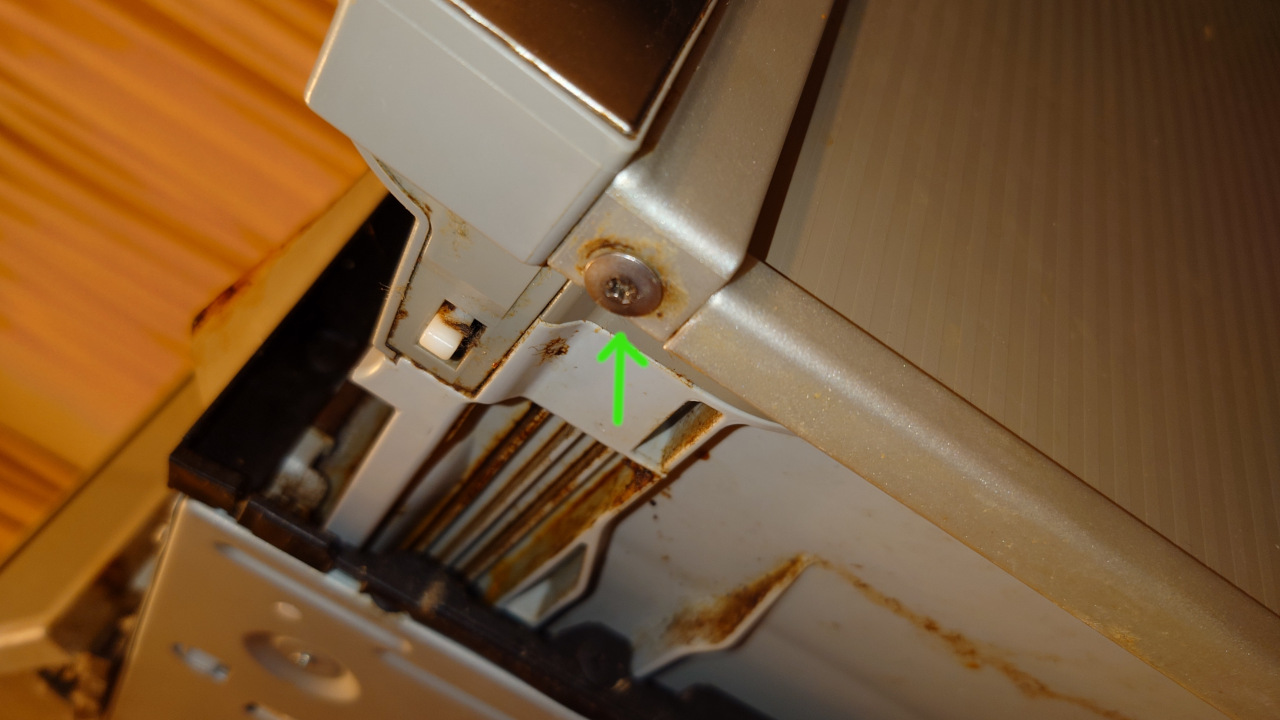

両脇をネジで留められていた部品は中央にツメがあり、これを外すと取れる

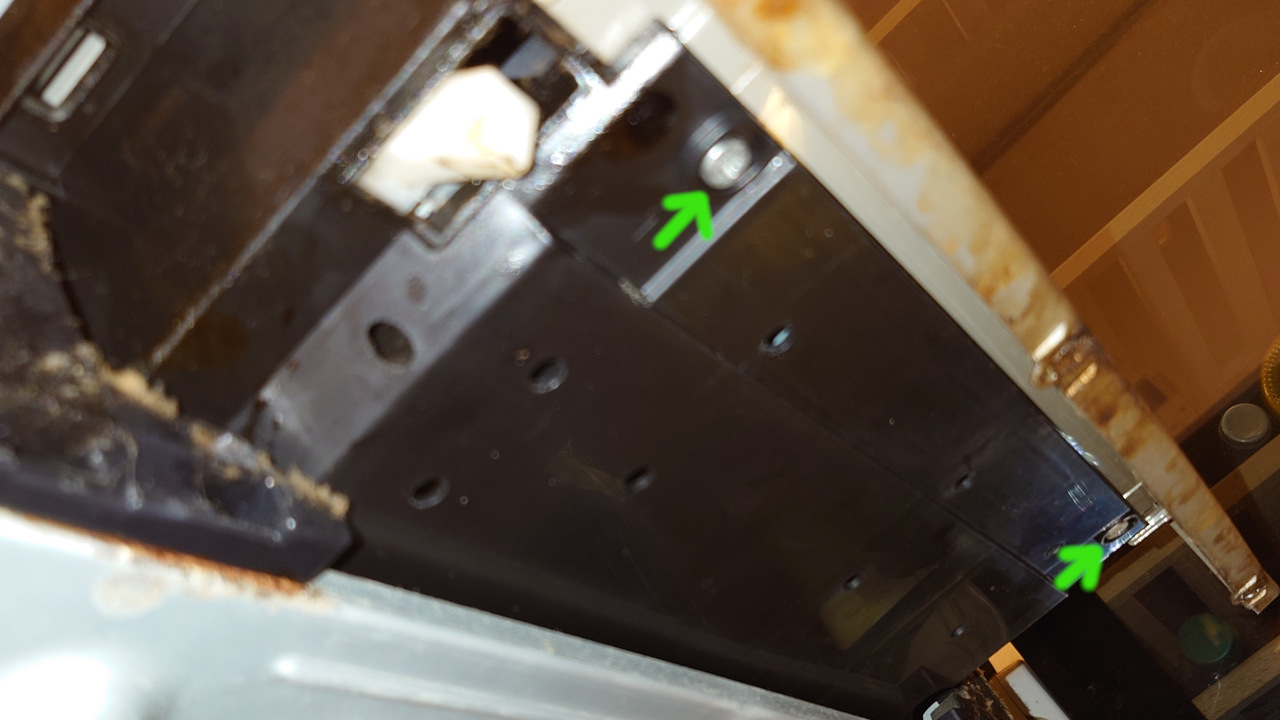

外したところに見える両脇の２つのネジを外すと、前面パネルがガバっと取れる

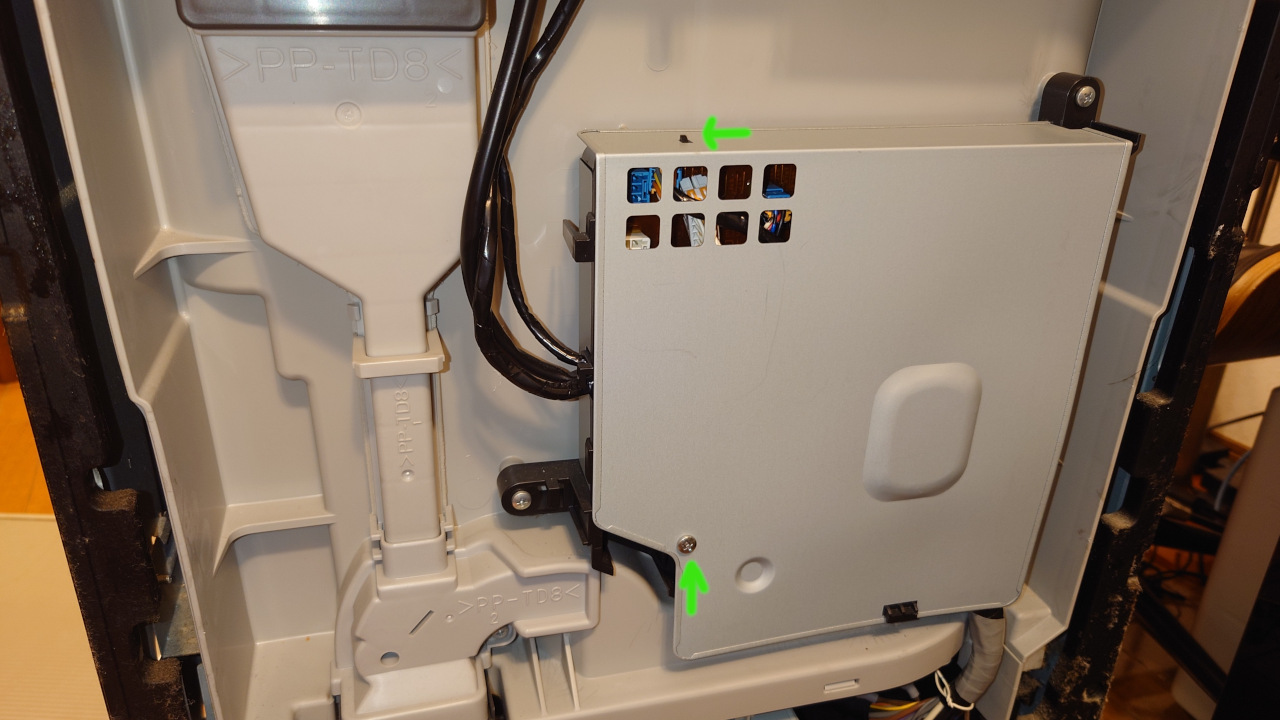

図の中央のネジを外し、上部のツメを外すと、カバーが取れる

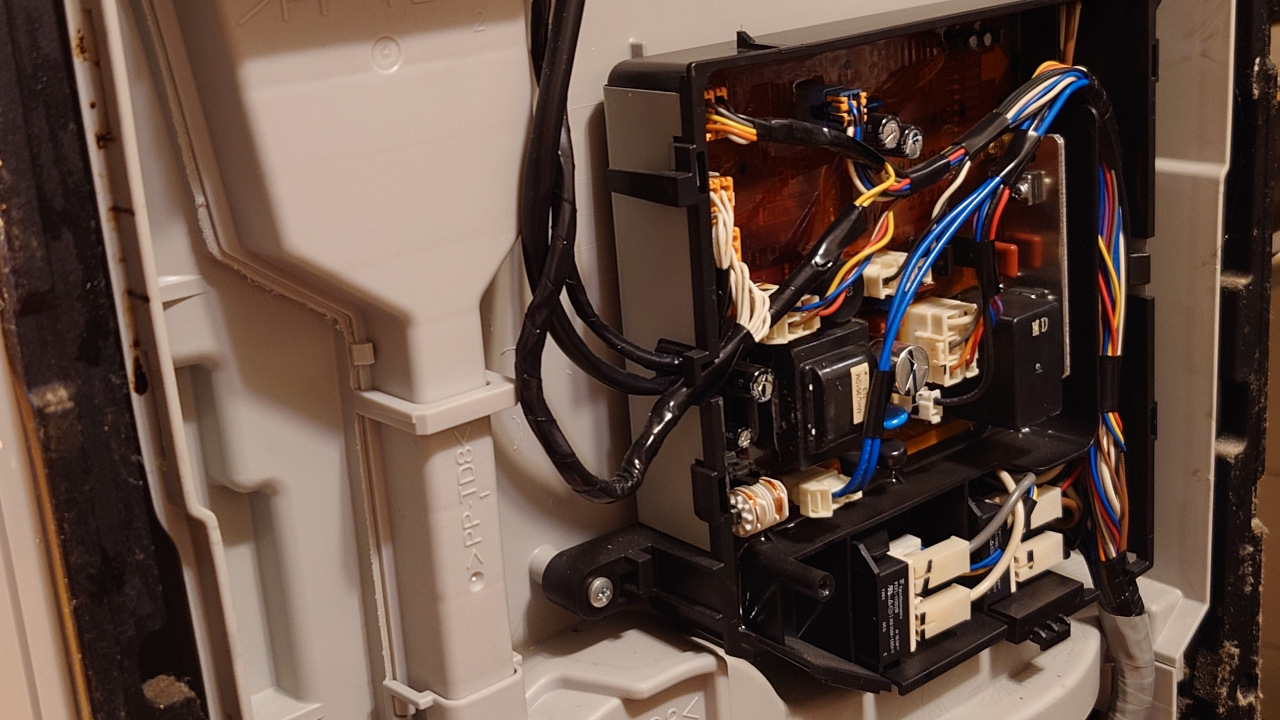

基盤登場！

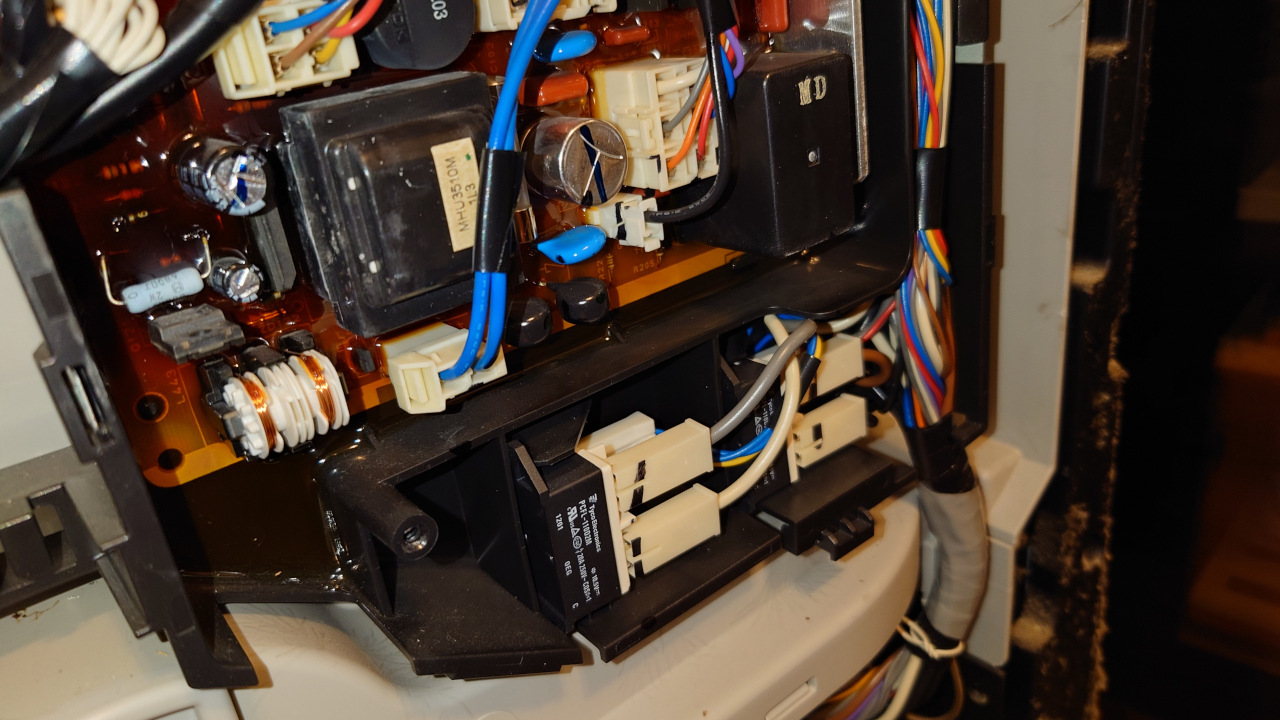

下の２つの部品がリレー

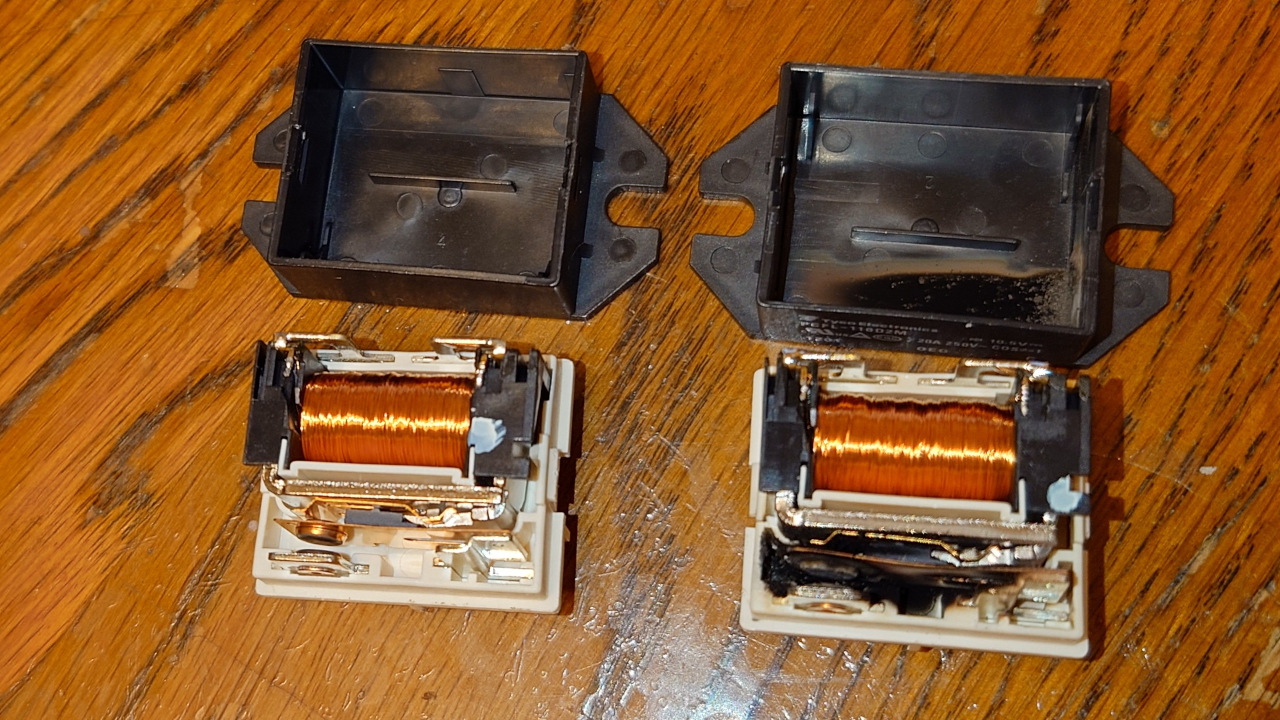

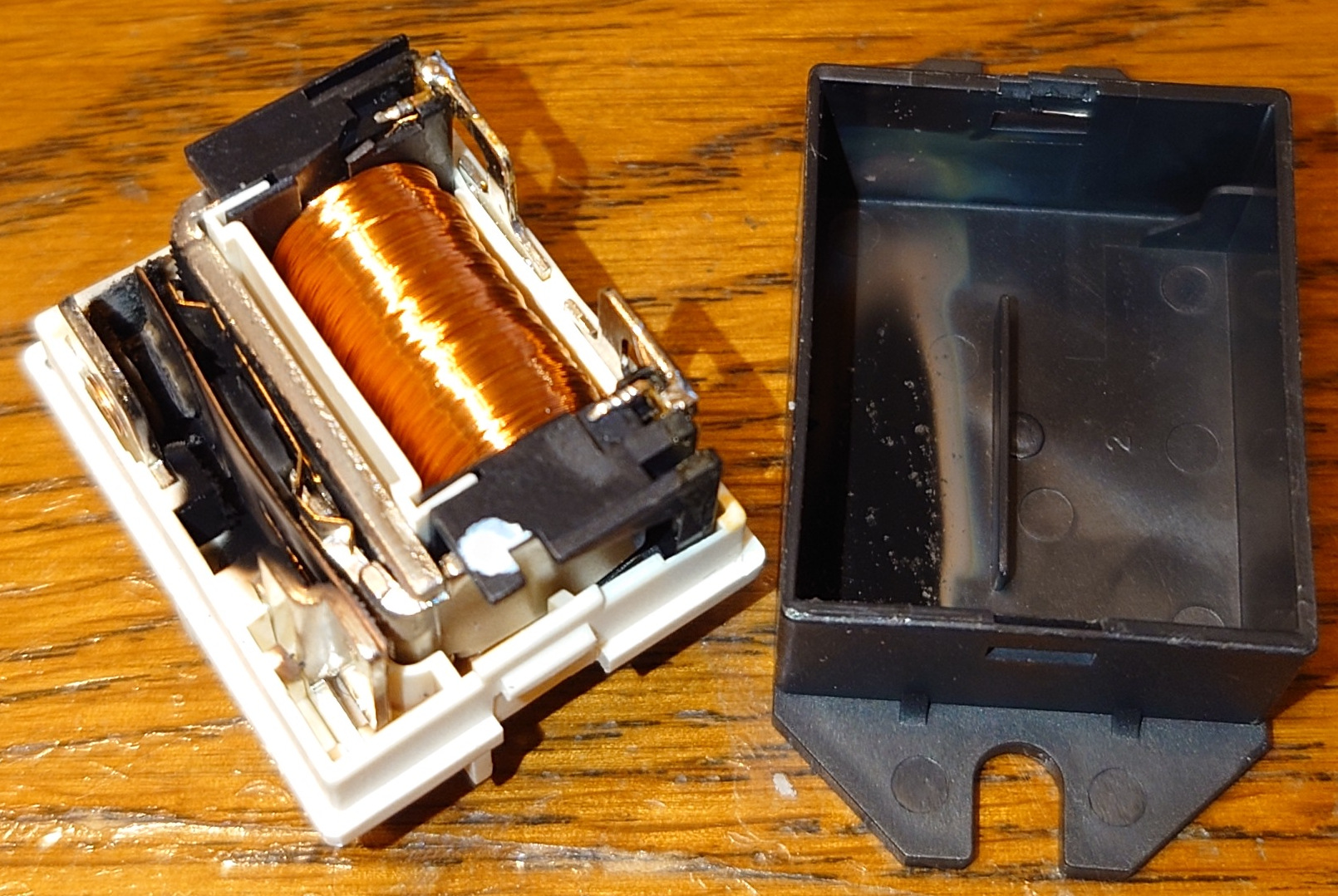

右側のリレーが黒焦げ🤣

原因判明・・・PCFL-110D2M、2000円程度

しかし。。。新品の食洗器、明後日には届くのでした。。。

さらに。。。リレーが壊れる原因が。。。

リレーでON/OFFしているヒーターらしい
たぶん、ANP13C-7480 という部品

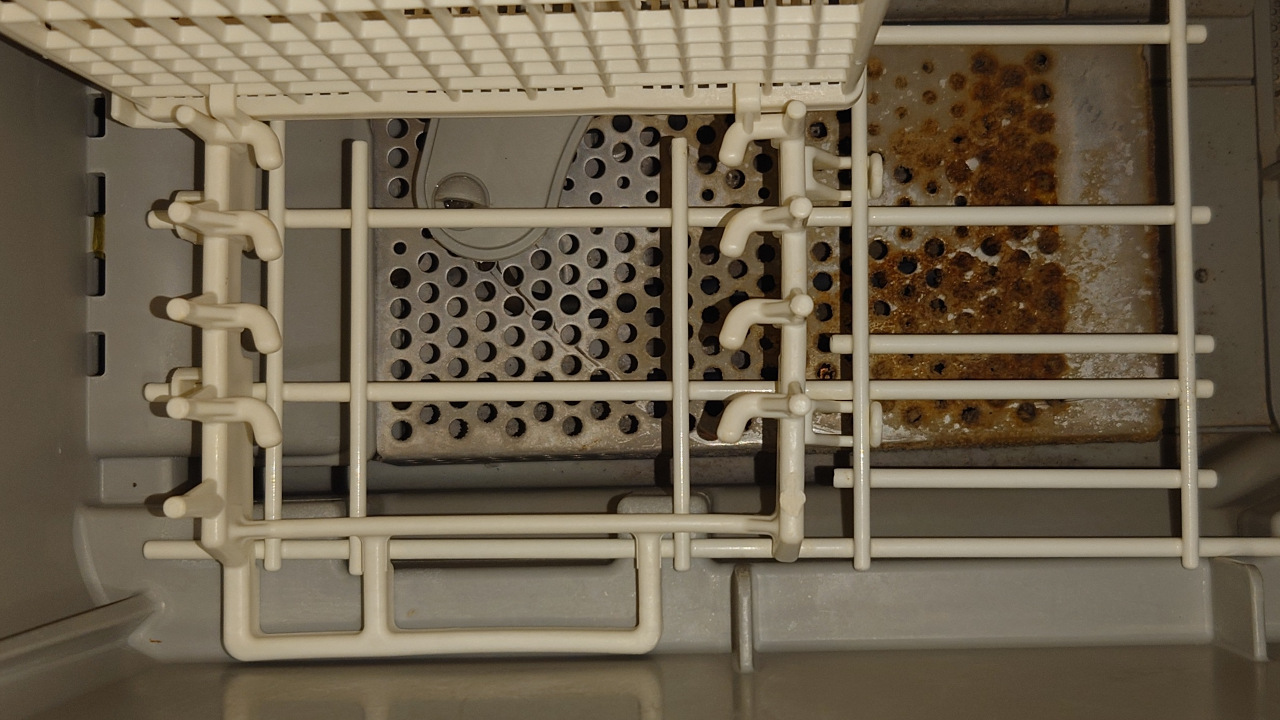

たぶんこのカバーの下のヒーター

この部品、入手難しそ・・・やっぱり新品でいっか
